球笼保持架 | 黄铜材质
材料
- 保持架材料：黄铜，最高持续工作温度150℃（更高温度需求请咨询）；
- 钢球材料：硬化不锈钢X90 CrMoV 18（1.4112）；符合DIN 5401/ISO 3290标准，等级5，精度组别P0。
承载能力
- 样本中C栏显示值为均匀径向载荷下的保持架额定载荷；
- 存在力矩作用时需计算实际承载能力。

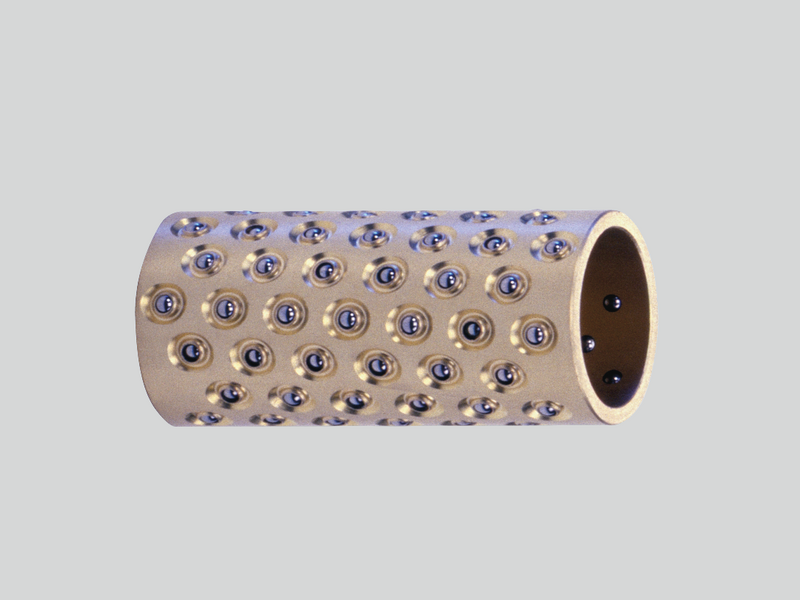

球笼保持架 N502/2.5/4.1/15
产品货号 5000238
黄铜球笼保持架搭配钢球螺旋排列结构，专为迷你系列导向衬套设计。
- 专为精密机械和光学行业开发的“迷你系列”
- 与N501型号相比，采用更小直径的钢球。
- 通过搭配迷你系列导向衬套使用，显著减少安装空间需求。
- 钢球的螺旋线排列方式特别适合升降运动和旋转运动场景。
核心特性
- 球槽机械铆接：确保钢球稳固嵌入，同时保持灵活运转。
- 优化排列布局：每颗钢球在直线或旋转运动中均沿独立轨道运行。
- 流畅性与耐久性：球体排列保障运行平顺，大幅延长旋转摆动轴承寿命。
- 黄铜优势：高机械强度、优异滑动性能，耐磨损且抗高温。
技术规范
（1） 安装维护指南：参见产品目录第37-41页；
（2） 配置选项：
- 可选用陶瓷球体；
- 支持按工件图纸定制尺寸及结构；
- 提供其他保持架材料选择。
订货信息

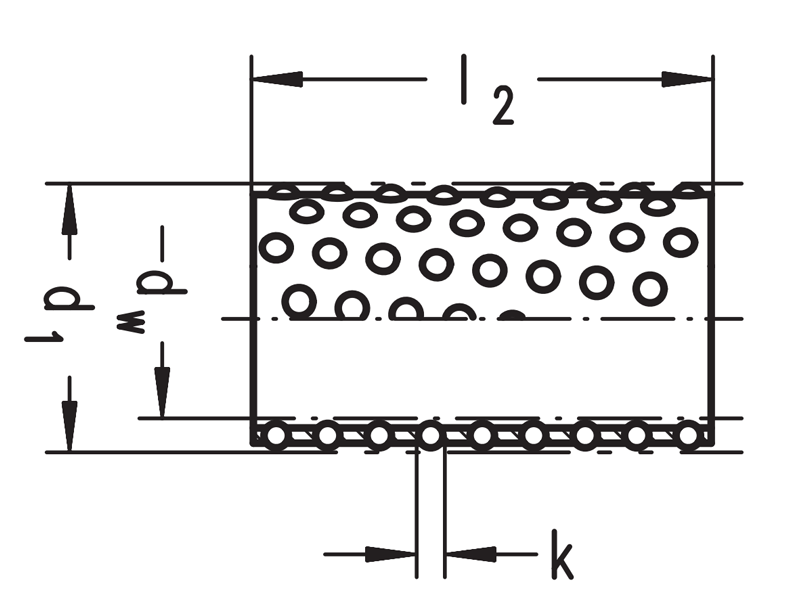

球笼保持架 N502/dw/d1/l2
订货号：50002…
| MarMotion N502 | 物品号： 5000238 | |
|---|---|
| 保持架材料 | 铜 |
| 材料编号 | 2.0402 (CuZn40Pb2) |
| 滚珠材质 | 不锈钢 |
| 滚珠数量 | 38 |
| 径向额定载荷（C） | 11 N |
| 最大扭矩 | 0.09 Nm |
| 滚珠排列方式 | 螺旋布置 |
| 持续工作温度 | 150℃ |
| 旋转轴的最大旋转速度 | 132000 1/min |
| 旋转套最大旋转速度 | 80490 1/min |
| 轴直径 (dw)- 迷你 | 2.5 mm |
| 导套内径 (d1) | 4.1 mm |
| 保持架长度 (l2) | 15 mm |
| 滚珠直径 (k) | 0.8 mm |
