- 部件号: 201.035.000
- FR max. radial: 22,40 kN
- FA 最大静径向力: 7,00 kN
- C: 68,0 kN
- CO: 72,0 kN
- 直径: 88,40 mm
- 重量: 1,62 kg
- 合适的导轨: Standard 3 NbV , PG 3 NbV , 3020 NbV
- 合适的法兰盘: AP 3.1 , AP 3-Q
- WINKEL轴承终身润滑
技术特性

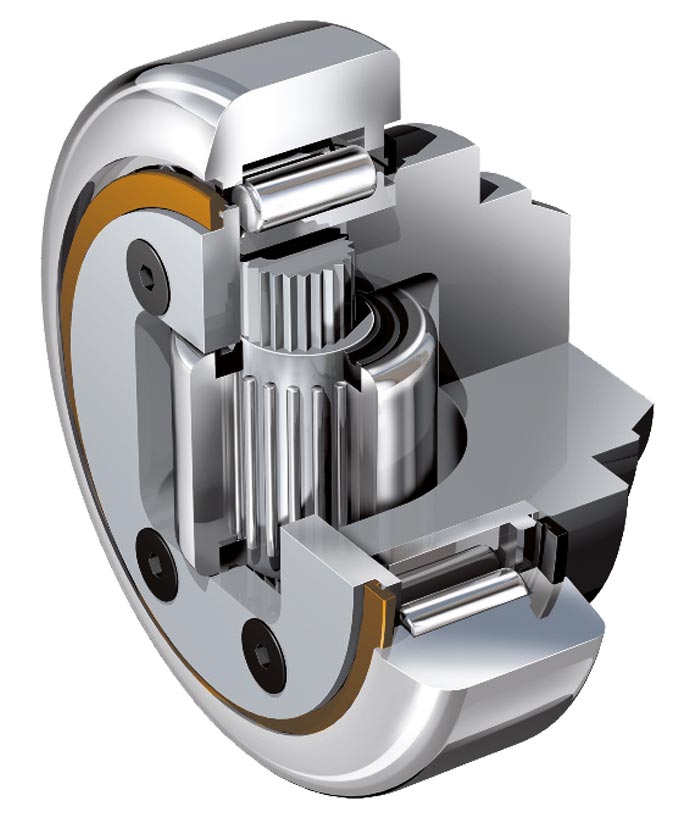

WINKEL偏心可调轴向轴承 | 型号 4.458
部件号 201.035.000

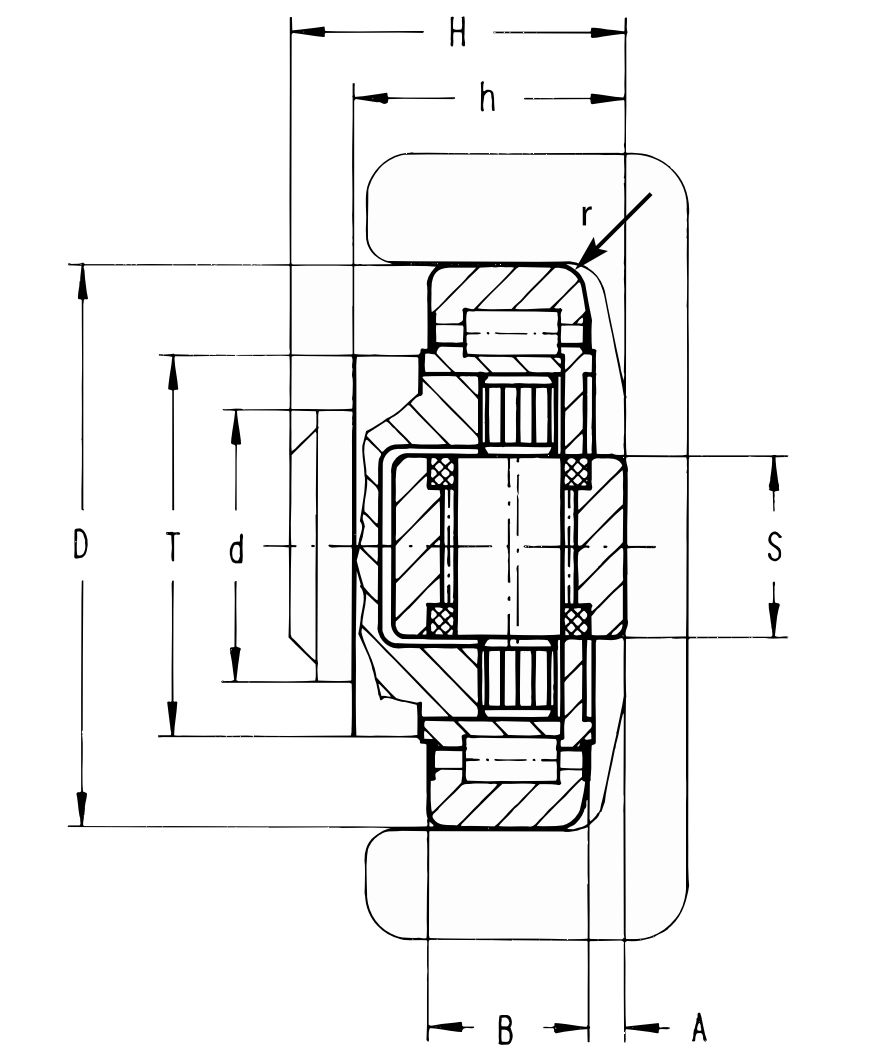

| 型号 | D -0.1 [mm] | T [mm] | d -0.05 [mm] | H [mm] | h [mm] | B [mm] | A [mm] | S [mm] | r [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 4.458 | 88,4 | 59 | 45 | 57,0 – 58,5 | 44,0 – 45,5 | 30,0 | 4,0 – 5,5 | 26 | 4 |
D = 外径（带公差）；T = 法兰直径；d = 螺栓直径（带公差）；H = 总高度，H* 和 h* 尺寸（不含垫片），最大调整范围为 +2 mm；h = 安装尺寸；B = 总宽度；A = 轴向轴承与端盖之间的距离；S = 轴向轴承宽度；r = 半径。
| 型号 | FR [kN] | FA [kN] | C [kN] | CO [kN] | CA [kN] | COA [kN] | 重量 [kg] | 法兰板 | 导轨 |
|---|---|---|---|---|---|---|---|---|---|
| 4.458 | 22,40 | 7,00 | 68,0 | 72,0 | 23 | 23 | 1,62 | AP 3.1 AP 3-Q | Standard 3 NbV PG 3 NbV 3020 NbV |
FR = 径向轴承的负载能力，轴承与型材之间允许的最大作用力；FA = 轴向轴承的负载能力，轴承与型材之间允许的最大作用力；C = 径向轴承的额定动载荷（ISO 281/1）；CO = 径向轴承的额定静载荷（ISO 76）；CA = 轴向轴承的额定动载荷（ISO 281/1）；COA = 轴向轴承的额定静载荷（ISO 76）
调节轴向轴承
调节轴向轴承
- 松开螺丝
- 旋转偏心轴（轴向轴承将随之转动）
- 检查测量A（如有必要，重复第2步）
- 用乐泰胶水（loctite）固定螺丝
- 锁紧螺钉
WINKEL轴承可以经济高效地解决机器和起重设备上的垂直和水平运动问题
WINKEL轴承系统的优点:
- 降低设计和生产成本
- 能够承受高径向和轴向载荷
- 坚固的导轨，适用于高动载荷和静载荷
- 力在型材中的最佳分散
- 轴承和型材的使用寿命长
- 通过焊接螺栓实现经济的组装
- 轴承组件易于更换
技术特性:
- 外圈采用表面硬化钢 20 CrMnTi，硬度为 58-62 HRC
- 内圈采用轴承钢 100 Cr 6，硬度为 58-62 HRC
- 圆柱滚子采用平磨端头，材料为 100 Cr 6 钢，硬度为 60-65 HRC
- 焊接螺栓采用 C20 钢（材料编号 1.1151）
- 型号 4.054 至 4.064 的轴承可进行再润滑
- WINKEL 轴承的工作温度为 -20 °C 至 +100 °C
- WINKEL 高温轴承可在最高 +250 °C 的环境温度下使用
- 钢制 WINKEL 轴承的最高速度为 3 m/s，VULKOLLAN® 和 POLYAMIDE 类型轴承的最高速度为 6 m/s
- 轴向轴承与型材内侧之间的间隙不应超过 0.5 mm
- 螺栓公差为 –0.05 mm
- 轴承使用 3 级润滑脂润滑（例如：Shell Gadus S2 V100 3）
