NSK滚珠丝杠的摩擦稳定化技术 成功抑制机床圆弧插补的象限突起

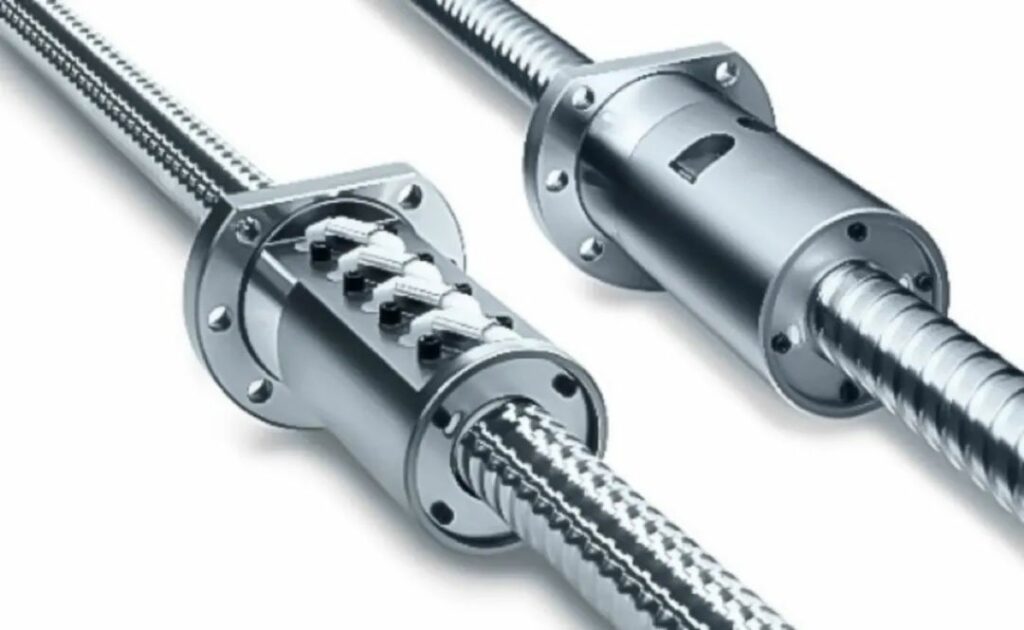

日本精工株式会社(以下简称NSK)最新开发了“抑制机床圆弧插补象限突起*1的滚珠丝杠技术” ,实现滚珠丝杠在反向运转时的摩擦稳定。该技术为全球首发,并将于2021年4月12日至4月17日在北京举办的“CIMT2021 第十七届中国国际机床展览会”中展出。NSK计划于2021年4月将应用此技术的新产品投放市场。

*1:象限突起:2轴正交结构作圆弧插补运动时,由于滚珠丝杠反向运转时的摩擦波动而产生运行误差,此误差被称为象限突起。

20220623205835-1

开发背景

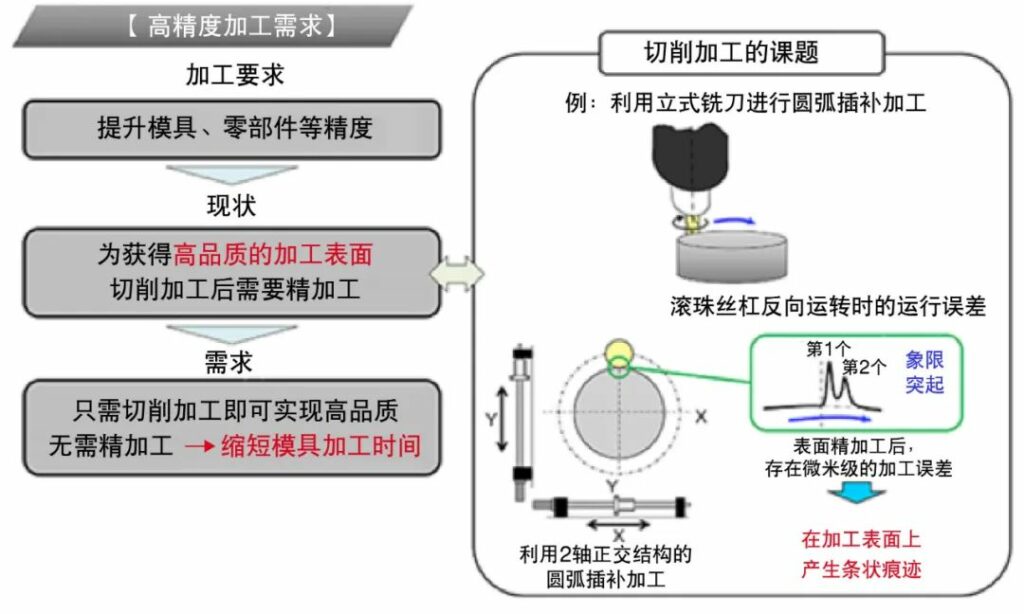

近年,以5轴加工机等为代表的机床,致力于高精度、模具加工面的高品质,要求进一步提升设备的进给性能。然而,滚珠丝杠在反向运转时的摩擦波动会引起“象限突起”产生运行误差,导致加工面产生条状痕迹,降低加工品质。针对象限突起问题,目前已开展了诸多研究,主要通过数控技术(NC)进行补偿。但由于滚珠丝杠反向运转时的摩擦波动难以预测,故而该运行误差无法消除,需要找到根本的解决对策。

新技术的特点

抑制滚珠丝杠反向运转时的摩擦波动凭借NSK独有的摩擦控制技术与高精度评价技术,大幅降低了滚珠丝杠反向运转时的摩擦波动。


20220623205844
20220623205919

新技术效果

提升机床进给性能,更节能、高效

机床圆弧插补加工时由象限突起产生的运行误差有效降低,提升加工面高品质。缩短精加工工序,为机床的节能及提高生产效率做出贡献。


20220623205849

用 途

适用于精密定位的机床。尤其适用于高精度的模具或零部件加工设备,如加工中心、线切割放电加工等。
