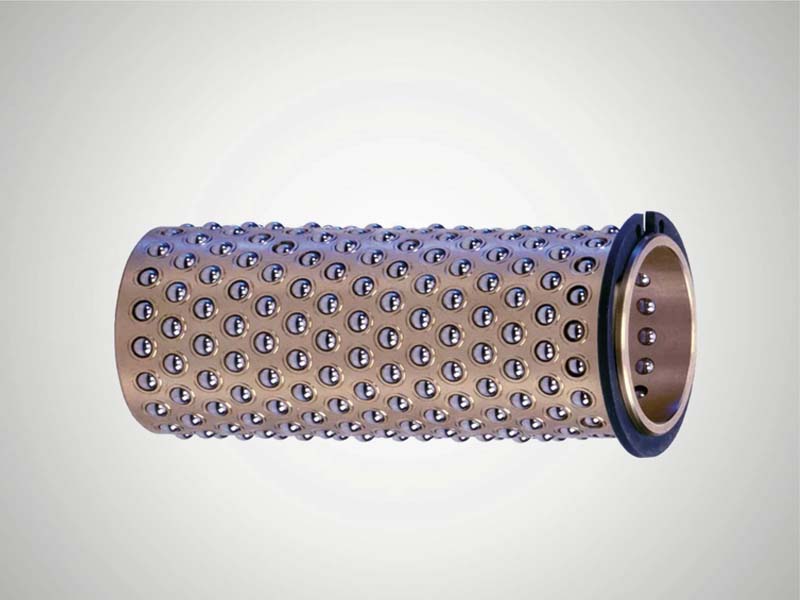

球笼保持架 | 黄铜材质，带固定环
材料
- 保持架材料：黄铜，最高持续工作温度150℃（更高温度需求请咨询）；
- 钢球材料：淬火处理的特殊轴承钢100 Cr 6 (1.3505)；符合DIN 5401/ISO 3290标准5级精度，P0分组。
承载能力
- 样本中C栏显示值为均匀径向载荷下的保持架额定载荷；
- 存在力矩作用时需计算实际承载能力。
球笼保持架 N511
产品货号 5001151
对于采用开放式导向套筒的滚珠导轨，必须对保持架行程进行限位，以确保滚珠保持架不会从导轨中脱出超过允许范围。
核心特性
- 机械锁固球腔：通过铆接工艺确保钢球防脱且保持灵活运动；
- 高承载设计：多球体排列结构显著提升负载能力；
- 黄铜材质优势：卓越机械强度；优异滑动特性；高耐磨性；耐温性能稳定。
技术规范
（1） 安装维护指南：参见产品目录第37-41页；
（2） 配置选项：
- 可选用不锈钢或陶瓷球体；
- 支持按工件图纸定制尺寸及结构；
- 提供其他保持架材料选择。
订货信息

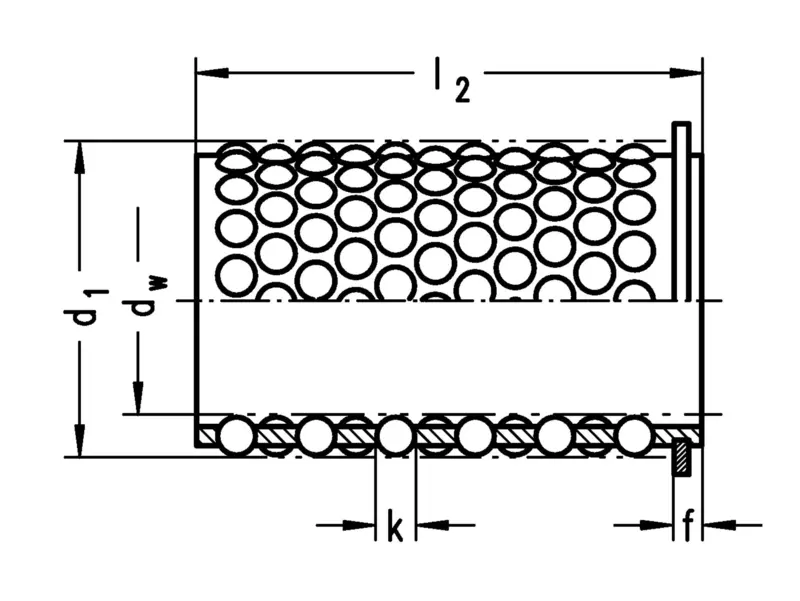

球笼保持架 N511/dw/d1/l2
订货号：50011…
| MarMotion N511 | 物品号： 5001151 | |
|---|---|
| 保持架材料 | 黄铜 |
| 材料编号 | 2.0402 (CuZn40Pb2) |
| 滚珠材质 | 轴承钢 |
| 滚珠数量 | 216 |
| 径向额定动载荷 (C) | 4050 N |
| 最大扭矩 | 48.05 Nm |
| 滚珠排列方式 | 环形排列 |
| 持续工作温度 | 150℃ |
| 轴直径 (dw) | 30 mm |
| 导套内径 (d1) | 38 mm |
| 保持架长度 (l2) | 70 mm |
| 卡环间距 (f) | 4.8 mm |
| 首颗滚珠边缘距离 (l4) | 4.6 mm |
| 滚珠直径 (k) | 4 mm |
