2RS/ZRS密封

部件号: 200.051.000
F_R max. radial: 10,30 kN
F_A 最大静径向力: 3,20 kN
直径: 62,50 mm
重量: 0,85 kg
合适的导轨: Standard 0 NbV , PG 0 NbV
Passende Anschraubplatte: AP 0
速度: < 1,5 m/sec
轴承/导轨间隙: 0,3 – 1,0 mm

技术特性

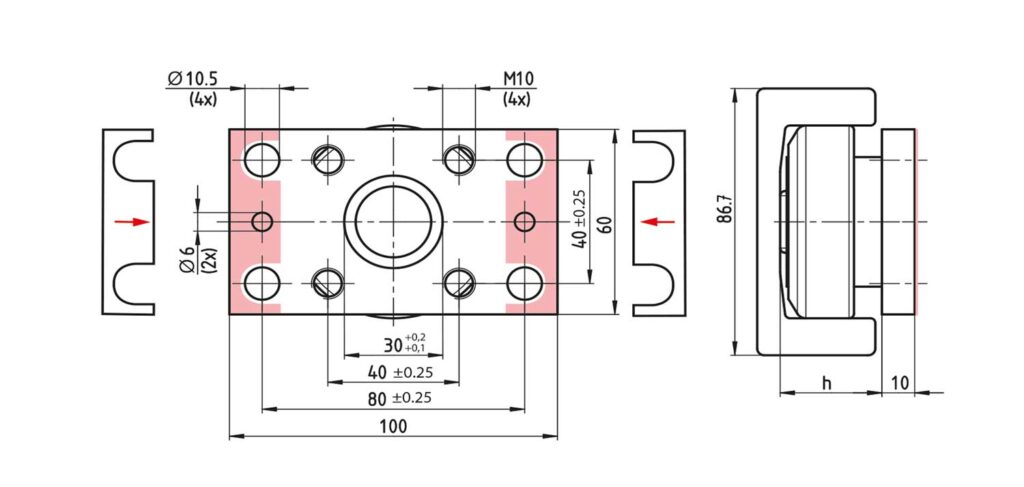

WINKEL固定式轴向轴承 | 型号 4.054 + AP 0

部件号 200.051.000

规格
载荷量
综述
技术特性
样本下载

型号	Article No.	D -0.1 [mm]	T [mm]	d -0.05 [mm]	H [mm]	h [mm]	B [mm]	A [mm]	S [mm]	r [mm]	重量 [kg]
4.054	200.001.000	62.5	42	30	37.5	30.5	20	2.5	20	3	0.53

型号	FR kN	FA kN	C kN	CO kN	CA kN	COA kN	重量（kg）	法兰板	导轨
4.054	10,30	3,20	31,0	35,5	11	11	0,53	AP0 AP0-Q AP0-LUB	0 NbV

图片说明 | 固定的WINKEL轴向轴承

动载荷量，径向轴承(ISO 281/1), CO = 静载荷量，径向轴承(ISO 76), CA = 动载荷量，轴向轴承(ISO 281/1), COA = 静载荷量，轴向轴承(ISO 76), FR = 载荷量，径向轴承，轴承和导轨间最大许可力, FA = 载荷量，轴向轴承，轴承和导轨间最大许可力

Allgemeine Hinweise WINKEL轴承

是专门为机械加工、升降和装卸运输系统而做的经济性设计

WINKEL轴承系统的优点:

降低设计生产成本
降低设计生产成本
可接受高径向和轴向载荷
坚固的导轨，适合于高动载荷和静载荷
轴承和导轨的使用寿命长
可通过焊接螺栓组装，经济实用
轴承部件易于更换

规格

对于轴承和导轨的规格，应确认最大允许的静承载力F[N]max. stat.

重复润滑

我们WINKEL的轴承全部是滚柱型，在非稳定运行状况下有一个轴终身润滑。凭借我们多年的经验，我们确保对一般的应用而言，在非稳定使用情况下无损轴承的使用寿命。
在诸如仓库以及厂房的应用中，仅需在表面喷一些商业润滑油就足够了。另外每6个月定期进行润滑。
从4.055到4.064的WINKEL轴承可重复润滑,可延长轴承的使用寿命。一般来讲，我们采用M6螺纹塞封闭重复润滑孔。我们发运的轴承都没有润滑油嘴。
在一些特殊的使用环境中，诸如在有尘、有污物、潮湿、户外、超过40度的高温、载荷变化频繁（持续运行）以及重载荷的情况下，应每个月对轴承做至少一次润滑。对此，我们建议您采用我们的润滑系统WINKEL Combi-Lub 1。
可用3级油脂（例如：Shell Alvania 3和Esso Beacon 3)润滑轴承

使用

在直径小于100毫米的WINKEL轴承上进行焊接工作时,必须将所有轴承的零件拆下。
WINKEL Bearings with an outer diameter more than 130 mm should be welded on both sides of the bolt.
重装轴承后,或者进行调试后，前边的螺丝应使用乐泰胶水（LOCITITE）固定。
为避免焊接结合处破裂，进行焊接作业时，请采用非合金钢焊条和焊条芯。例如：采用欧盟统一标准499规定的焊条芯：E42 5 B 42 H 10。又比如：采用欧盟统一标准758规定的焊条芯T42 4 B C 3 H5/7 42 4 B　M 3 H5。
导轨上的导槽应涂少许润滑油，不能刷油漆。

特殊设计

型号（PR）4.072(P)到（PR）4.080(P)的WINKEL轴承，有专门的螺栓。

系统解决方案

我们根据客户的需求设计制造完整的升降-输送装置。采用CAD以及先进的技术进行设计生产，确保提供输送和自动化领域的完整且灵活的解决方案。

公差

对于所有不允许的尺寸计数，ISO 2768-m

是专门为机械加工、升降和装卸运输系统而做的经济性设计

WINKEL轴承系统的优点:

降低设计生产成本
降低设计生产成本
可接受高径向和轴向载荷
坚固的导轨，适合于高动载荷和静载荷
轴承和导轨的使用寿命长
可通过焊接螺栓组装，经济实用
轴承部件易于更换

技术特性:

外圈由表面硬化钢UNI 16CrNi 4制成，硬度为62+2HRC
内圈由轴承钢En 31-SAE 52100制成，硬度为62-2HRC
滚柱头扁平，由En 31-SAE 52100钢制成，硬度为59~64HRC
焊接螺栓由C22E(材料编号:1.1151) 制成
从4.055到4.064的轴承可重复润滑
标准的WINKEL轴承耐温范围从-20℃到+80℃
WINKEL轴承可耐高温,最高可达250℃，具体参见26页HT系列
The max. speed for WINKEL Bearings in steel version is 3m/s. For VULKOLLAN^® and POLYAMIDE kind of bearings is the max. speed 6 m/s.
The clearance between axial bearing and inner side of the profile should not exceed 0,5 mm.
螺栓公差–0.05mm
可用3级油脂（例如：Shell Alvania 3和Esso Beacon 3)润滑轴承
